سلام
این بار براتون یک روش دقیق و ساده رو برای چاپ pcb انتخاب کردم .
وسایل مورد نیاز :
  1. فویل آلومینیوم نازک
  2. چاپگر لیزری
  3. برد مسی
  4. ظرف (یک بار مصرف باشه بهتره )
  5. اسید مخصوص
مراحل کار :

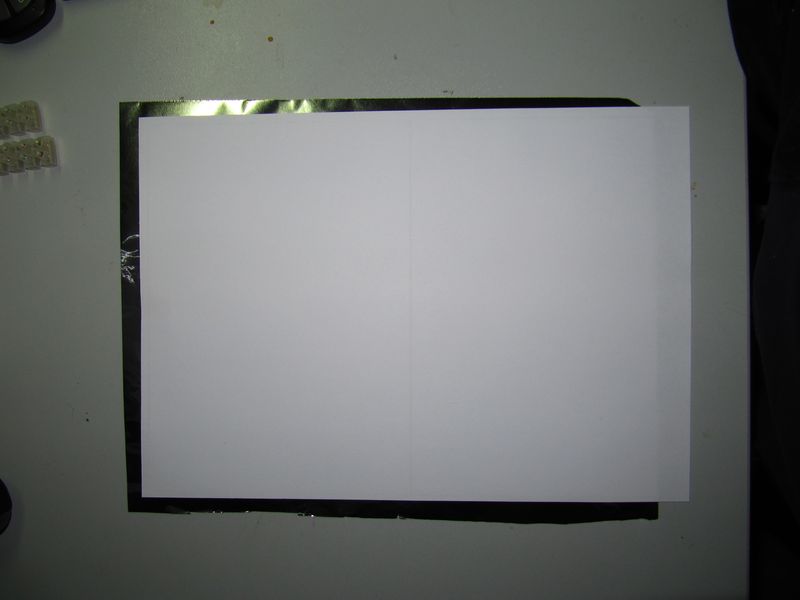

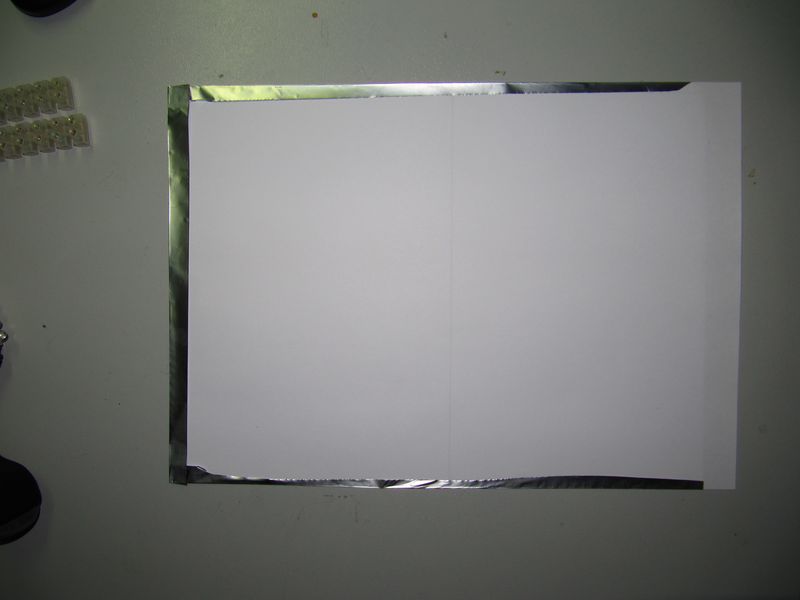

1-فویل را کمی بزرگ تر از برگه سفید قیچی کرده و لبه های آن را به سمت برگه تا میدهیم تا محکم شود .


2-با چاپگر لیزری از pcb پرینت می گیریم .

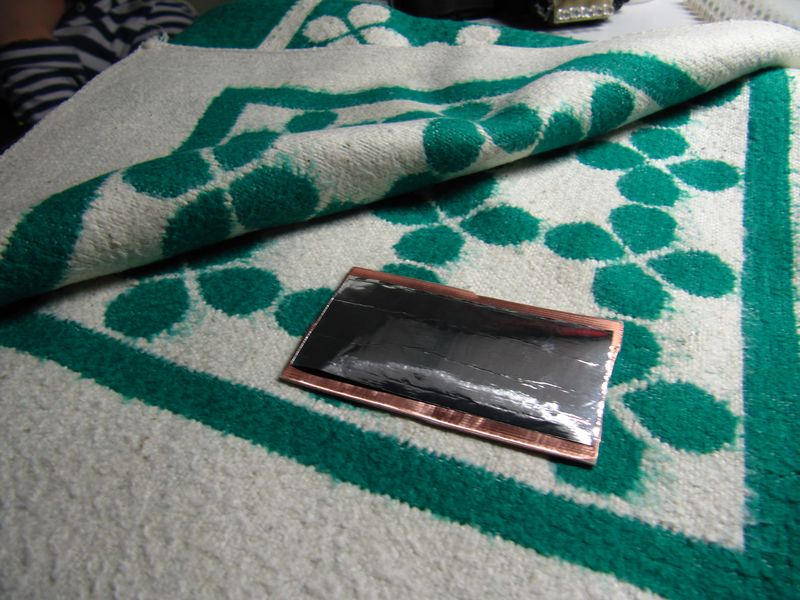

3- pcb را از فویل برش داده و بر روی برد می چسبانیم سپس آن را لای پارچه ای گذاشته و با اتو بر روی آن میکشیم .(بهترین زمان حدود 2 تا 3 دقیقه است )

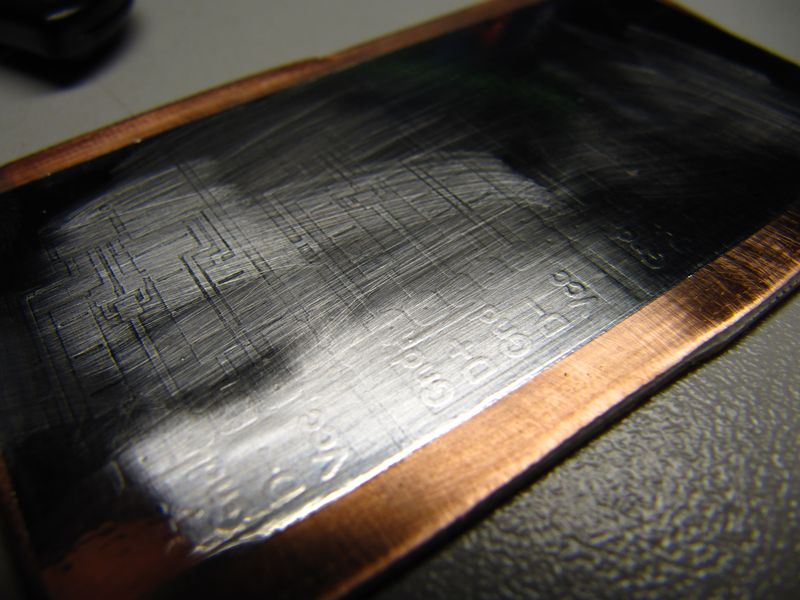

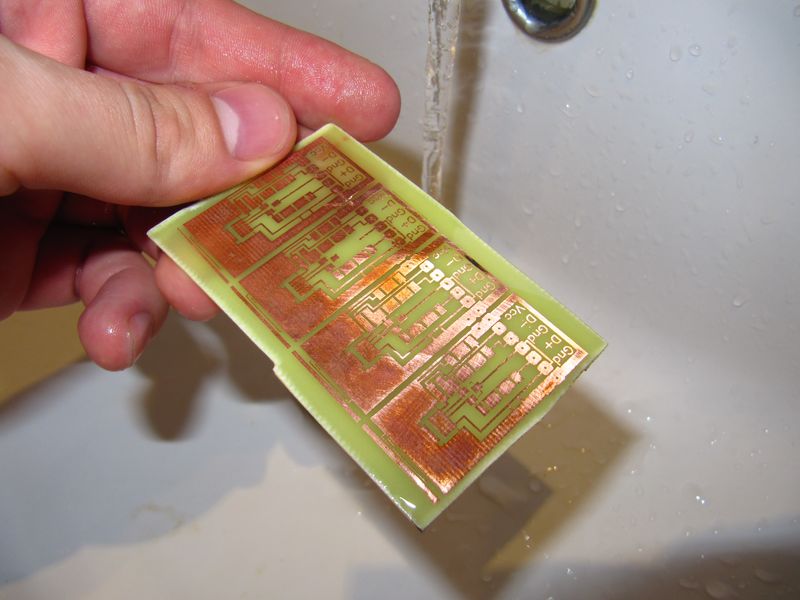

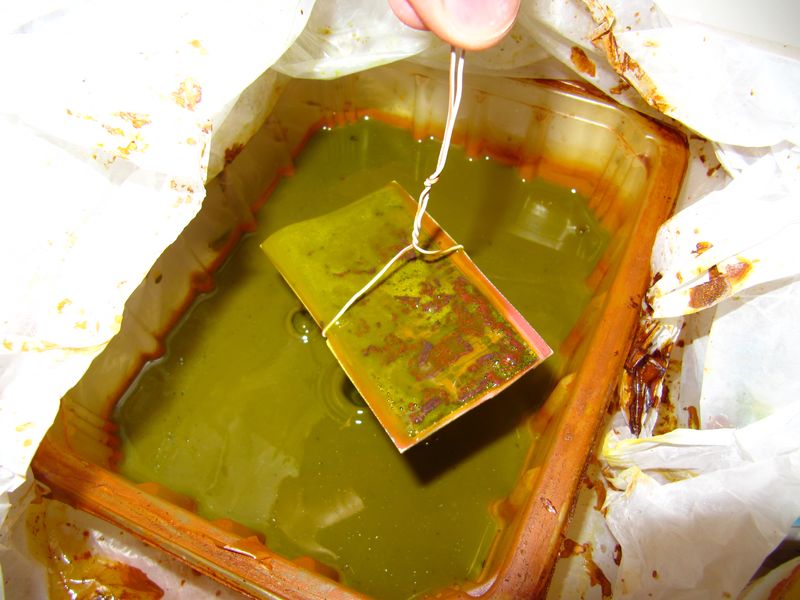

4- برد را بدون حرکت لایه آلومینیومی برداشته و به درون اسید می اندازیم پس از خورده شدن مواد اضافی آن را با آب می شوییم .

5- بهتر است در آخر با سمباده نرم سمباده بزنید فقط مراقب باشید که لیه مسی از بین نرود .
نظر یادتون نره دوستان
