حمید الکترونیک - ساخت آشکار ساز خط ac

[RB:Blog_And_Post_Title]


مرتبه
تاریخ : شنبه 9 بهمن 1395
با سلام
در این پروژه قرار است که یک آشکار ساز خط ac بسازیم !!
روش کار این مدار اینگونه است که اگر سیم آنتن مدار را به سیم برق دار (حامل جریان) نزدیک کنیم LED مدار روشن می شود و از وجود جریان در سیم اطلاع میدهد !!
برای آنتن هم از یک سیم مسی با قطر 0.5 یا 0.6 استفاده نمایید .
توجه : قبل از دست زدن به سیم حتما با فاز متر سیم را تست کنید زیرا امکان اشتباه در سیم بندی مدار شما می باشد!

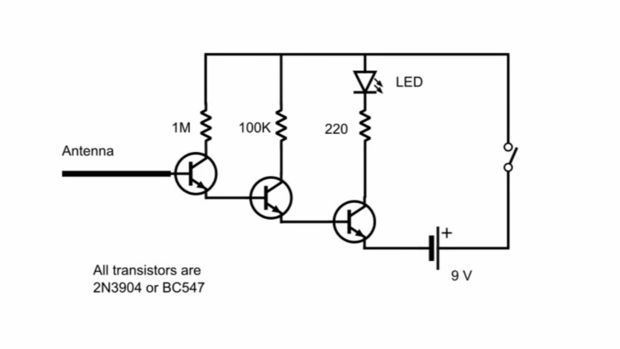

شماتیک پروژه آشکار ساز خط



برچسب ها: فاز متر، آشکار ساز، آشکار ساز خط، آشکار ساز خط ac، فاز متر دیجیتال، آشکار ساز ترانزیستوری، Line Detecto،
ارسال توسط hamid valinezhad
