تاریخ : شنبه 25 دی 1395
سلام
در این پست میخوام نحوه ساخت یک فرستنده FM ام با قابلیت تغییر دامنه فرکانس ارسالی رو برای شما توضیح بدم امید وارم که خوشتون بیاد .
نظر فراموش نشه :)

برد این فرستنده حدود 400 متر است و از قطعات ساده و قابل تهیه ساخته شده است .
لیست قطعات :

 ترانزیستور 2N3904  NPN
 2 عدد
 خازن تیونر (صافی) 40pF
1 عدد
 خازن سرامیکی 100pF
2 عدد
 خازن سرامیکی 4pF
1 عدد
مقاومت 1M اهم
1 عدد
مقاومت 100K اهم
1 عدد
 مقاومت 10K اهم3 عدد
مقاومت 1K اهم
1 عدد
مقاومت 100 اهم1 عدد
میکروفن
 1 عدد
 پیچ 6mm
1 عدد
 سیم مسی
0.5 متر

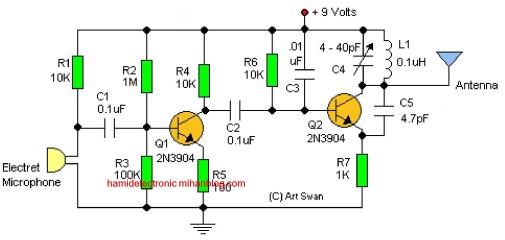

شماتیک مدار :

ساخت سلف L1 :
برای ساخت سلف باید سیم مسی 0.18 را برداشته و 7 الی 8 دور به دور پیچ بپیچید سپس سیم پیچ را از پیچ باز کنید!

نصب آنتن :
برای آنتن میتوانید از 12 تا 20 سانتی متر سیم مسی استفاده کنید توجه داشته باشید که سیم آنتن به کلکتور ترانزیستور دوم متصل می شود .



طبقه بندی: آموزشی،
برچسب ها: فرستنده، فرستنده اف ام، فرستنده اف ام ساده، فرستنده FM ساده، فرستنده FM، ایستگاه رادیو، ساخت ایستگاه رادیویی،
ارسال توسط hamid valinezhad
